技術背景：

如業界周知理，對于起重葫蘆，不論是動手的還是電動的，都務必配備有用于挽起重物的吊鉤。圖1示除了已經有技術中普遍使用的起重葫蘆的吊鉤，它包括構體1、筒體2和銷軸3、構體1用螺母固定在筒

體2的下部，銷軸3設置于筒體2的近中部。當要將這種結構的吊鉤配置到起重葫蘆上時，那么，只要將鋼絲繩的一端與銷軸3固定，而繩子的中部纏繞在起重葫蘆的絞盤上，并且將繩子的另外一端與絞盤

固定即可。在使用狀態下，由構體1挽起或稱鉤柱重物，直至使重物提攜至所需要的位置后卸除重物。若要繼續起吊另外一件重物，那么，先是由電機反轉，是絞盤放繩，再次由構體1挽起重物，依此類

推。所以一種可以及時提示超載荷而避免事故發生起重葫蘆的吊鉤出現了。

【摘要】：一種起重葫蘆的吊鉤，屬于起重設施技術領域。包括鉤體、筒體和銷軸，特點是：還包括有鉤體提攜裝置、超載響應器、一吊繩連接器和一吊軸，筒體為構成有第一、第二腔體的圓筒體，第

一、第二腔體間由筒體的內壁所延設的腔體分隔凸臺分隔，鉤體提攜裝置設在第二腔體中且與筒體聯結，鉤體配接在鉤體提攜裝置上，吊軸的下端位于第二腔體內且與鉤體提攜裝置相接觸，而吊軸的上

端探入到第一腔體中，與吊繩連接器聯結，超載響應器套置在吊軸的下端，其中：吊繩連接器的下部構成有一柱形體，該柱形體的外壁上設置有警示標志。優點：能夠保障安全，避免事故。

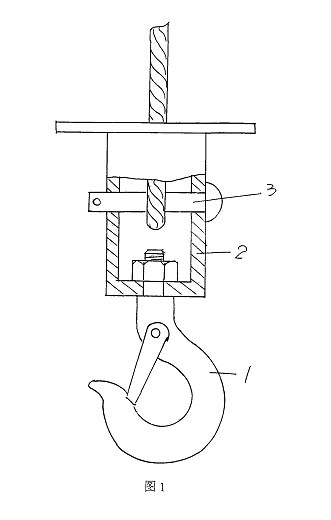

圖1所示為已有技術中的起重葫蘆的吊鉤示意圖。

【主權項】：

1、一種起重葫蘆的吊鉤，它包括鉤體(1)、筒體(2)和銷軸(3)，其特征在于：還包括有鉤體提攜裝置(4)、超載響應器(5)、一吊繩連接器(6)和一吊軸(7)，所述的筒體(2)為構成有第一、第二腔體(21、

22)的圓筒體，第一、第二腔體(21、22)之間由筒體(2)的內壁所延設的腔體分隔凸臺(23)分隔，所述的鉤體提攜裝置(4)設在第二腔體(22)中并且由所述的銷軸(3)將鉤體提攜裝置(4)與筒體(2)聯結，所

述的鉤體(1)配接在鉤體提攜裝置(4)上，所述的吊軸(7)的下端位于第二腔體(22)內并且與鉤體提攜裝置(4)相接觸，而吊軸(7)的上端探入到第一腔體(21)中，與座落于第一腔體(21)內的所述吊繩連接器

(6)聯結，所述的超載響應器(5)套置在吊軸(7)的下端，其中：吊繩連接器(6)的下部構成有一用于與所述第一腔體(21)相配合的柱形體(61)，并且在該柱形體(61)的外壁上設置有用于揭示超載的警示標

志(611)。
